火星舱CDP+异地容灾全面保护核心数据

文章来源:火星高科

火星舱CDP+异地容灾全面保护核心数据——聊城市公务员考试数据保护项目

项目简介

公务员考试是公务员主管部门组织的担任主任科员以下及其他相当职务层次的非领导职务公务员的录用考试。

《中华人民共和国公务员法》规定录用担任主任科员以下及其他相当职务层次的非领导职务公务员,采取公开考试、严格考察、平等竞争、择优录取的办法。民族自治地方依照前款规定录用公务员时,依照法律和有关规定对少数民族报考者予以适当照顾。中央机关及其直属机构公务员的录用,由中央公务员主管部门负责组织。地方各级机关公务员的录用,由省级公务员主管部门负责组织,必要时省级公务员主管部门可以授权设区的市级公务员主管部门组织。可以说这种为国家选取政务工作人员的考试,直接关系到老百姓的生活。在其公平、公开的原则下,作为唯一评判标准的公务员考试的数据就显得尤为重要了。

系统整体架构

为了保护公务员考试数据,用户要求通过CDP技术搭建持续数据保护系统,使用火星舱设备管理整个持续数据保护系统。用户核心业务系统后台数据库系统与火星舱进行调配后,每写入一笔数据的同时,都会同时写入火星舱设备中,保证火星舱设备中的数据与用户核心业务系统后台数据库系统中各服务器的数据完全一致。配合合理的快照功能,可将火星舱设备中的数据进行快照。当用户核心业务系统后台数据库系统出现硬盘损坏、系统损坏等故障后,可直接挂载火星舱持设备中分配的数据卷,保证数据一致性。挂载硬盘的同时,可选择挂载的数据。回滚数据亦可选择快照时间点,避免逻辑错误造成的系统数据损坏。并且,为防止灾难的发生,用户在异地也需要搭建一套火星舱设备,实现异地容灾。

山东省聊城市社保局公务员考试数据项目环境系统结构如下:

1、在本地数据中心有两台作为HA双机的SQL Server数据库服务器。

2、本地数据中心两台SQL Server数据库通过IP SAN与火星舱设备连接。

3、通过专网异地搭建火星舱设备及SQL Server数据库,进行异地容灾。

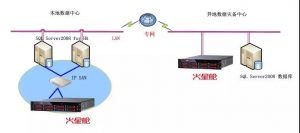

整体环境及规划如下图:火星舱CDP+异地容灾全面保护核心数据

将SQL Server数据库中的数据存在火星舱设备的数据卷中,并在数据库服务器中安装分流器,对数据库的每次写入操作进行记录,没写入一条数据,会在火星舱设备相应的保护卷中也写入一条数据,保证数据卷与保护卷中的数据完全一致,再配合快照功能,对数据进行快照保护。当用户核心业务系统后台数据库系统出现硬盘损坏、系统损坏等故障后,可直接挂载火星舱持续数据保护中分配的保护卷,保证数据一致性。回滚数据亦可选择快照时间点,避免逻辑错误造成的系统数据损坏。并通过远程容灾功能,将数据保存到异地的灾备中心的火星舱设备中,对数据加以保护。

系统部署

火星舱设备实现如下功能:

  • 存储一体化

火星舱设备将自身的服务器中的硬盘组成一个Raid卷组,并转换为两块逻辑卷,一提供给SQL Server数据库作为数据卷,二提供给CDP进行数据保护的保护卷。不仅解决用户备份数据的存储问题,还通过Raid卷组提高整个备份数据存储的安全性(根据Raid卷组类型的不同会有不同的安全级别)。

  • CDP保护

火星舱设备将自身的服务器中的硬盘组成一个Raid卷组,并转换为两块逻辑卷,一提供给SQL Server数据库作为数据卷,二提供给CDP进行数据保护的保护卷。不仅解决用户备份数据的存储问题,还通过Raid卷组提高整个备份数据存储的安全性(根据Raid卷组类型的不同会有不同的安全级别)。

  • 远程容灾保护

火星舱设备将保护的数据通过专网传送至异地火星舱设备中,进行异地容灾保护,当灾难发生时仍可通过远程火星舱设备将数据传回本地,保证数据不丢失。

方案价值

1、先进的系统架构

采用自主研发基于UNIX内核的专用存储操作系统,集中的磁盘卷组管理功能,可以针对整个设备设置RAID级别,乃至支持不同转速磁盘混插,并划分不同的容量来支持CDP、备份存储等用途;

2、整合的一体化设备减少系统集成的复杂性,消除了兼容性问题;

3、全部中文的操作界面以及完全符合国内使用习惯的界面设计, 使用户的实施变得更加简便和快捷;

4、强劲的本地化售后服务力量为用户提供完整和到位的技术支持, 能够为用户提供最快的响应速度和最好的服务, 大幅度降低用户的维护成本;

5、通过持续数据保护功能实时的保护用户数据,实现数据0丢失,并在用户服务器数据丢失直接通过挂载功能进行快速接管,保证业务的连续性;

6、当本地数据中心发生灾难时,异地火星舱设备中仍保留了数据,可以继续使用。
